重慶回轉式清污機

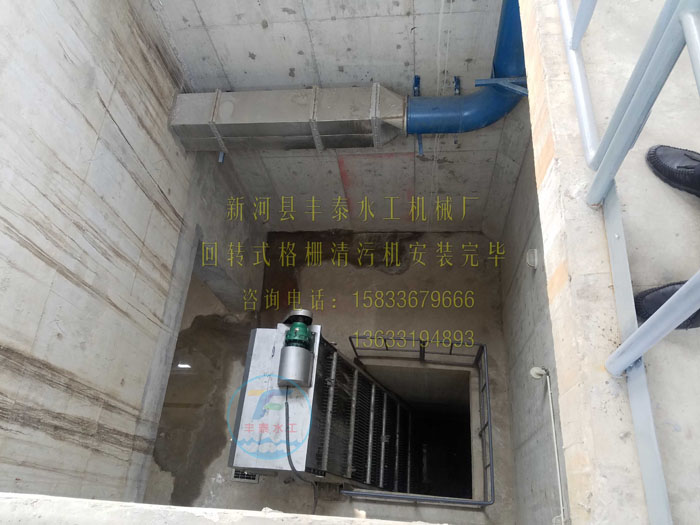

回轉式清污機固定安裝在泵站、電站、倒虹吸等水工建筑物的進水口處，它以攔污柵攔截水流中所挾帶的污物（樹枝、樹葉、雜草、生活垃圾、浮冰等），并通過回轉的齒耙將其撈到橋面上，用皮帶輸送機或其他方式運走，避免有害污物進入引水道內，保證機組或其他設備與結構順利運行。
    該機結構簡單，整機剛性好、運行平穩、不易出故障、操作維修簡便、清污效果好、效率高、耗能低、壽命長。

1、工作原理

  循環式齒耙清污機是一種用于水源口攔除固體垃圾的專用設備，它可以連續自動地清除污水中的各種形狀的漂浮物。當格柵鏈在減速機驅動機構的驅動下，按工作方向做循環運動，此時水槽中的水流經齒耙柵隙，耙齒格柵對水中的固體雜物進行攔截，并由運動中的耙齒將其撈起，隨耙齒鏈一起向上運行到達頂部后，通過鏈輪和彎軌的導向，使每組耙齒之間產生相對運動，達到自清目的，致使大部分固態雜物因自身重力而落下，另一些粘附在柵縫中的雜物在反轉清洗刷的作用下把耙齒的雜物洗刷干凈，并均勻地落入螺旋輸送機中。由于耙齒格柵鏈是一個封閉式循環機構，所以它可以自動連續地工作，對水中漂浮雜物不斷地進行清除。

2、一般性能描述

循環式齒耙清污機適用于原生污水的漂浮物的清除，其主要部件是通常稱為“耙齒”或“耙爪”的過濾元件。整個格柵部件直接安裝在渠道上，固體物由濾帶捕獲，通過耙齒送至格柵驅動裝置后部的較高位置后排出。格柵支架的二側均固定有混凝土渠道上，并且拆卸方便，格柵在安裝過程中保證渠道內的所有污水能全部流經格柵，并且格柵在除污過程中在格柵兩側無死坑。格柵除污機構在運行中斷后一旦恢復運行時，格柵除污機構能在完全阻塞的格柵上去除積聚的柵渣。機械格柵架、支架及各運動構件均為戶外型，所有構件的設計保證在最惡劣的環境中使用壽命最長。

3、性能和結構

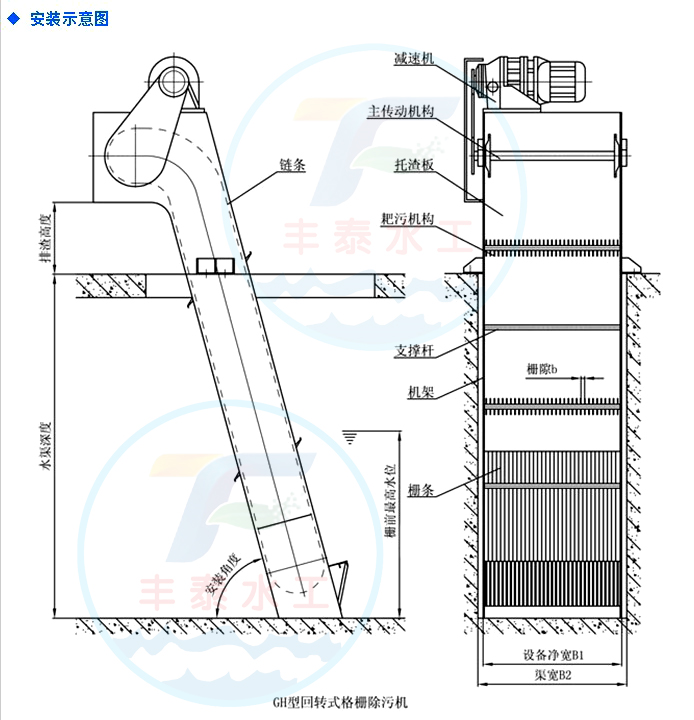

回轉式機械格柵主要由機架、驅動裝置（電機減速機）、二側牽引鏈、導向鏈輪、鉤形柵片、清掃用轉刷及現場控制箱組成。

◆ 齒耙

齒耙是由諸多小齒耙相互聯接組成一個碩大的旋轉面，撈渣徹底、干凈、運轉靈活可靠。齒耙具有足夠的強度和剛度，不會造成連接軸的彎曲或影響耙柵平穩移動或脫鏈。卸料后的回程耙柵設置實用可靠的卸污吸嘴不會粘附污物。耙齒由采用不銹鋼或尼龍材料制造。

◆ 機架及機架護罩

格柵機的框架、機架護罩采用相當尺寸的普鋼或不銹鋼焊接而成，形成一個剛性支承結構。機架及護罩為連續焊接，以防止污水向外漏出。設備機架內側設置牽引鏈循環運動軌導，機架兩側為普鋼板或不銹鋼板，構成循環式齒耙清污機的框架，其斷面尺寸足夠最大工作截荷的要求。機架的兩側與格柵井之間間隙通過機架兩側的橡膠封板來防止垃圾。

◆ 耙齒鏈

耙齒鏈由一組獨特和耙齒裝配而成，承載能力強，極少損環。耙齒的運行平穩，耙齒設置均勻，便于更換并且有足夠的強度和剛度。為了避免雜物進入耙齒牽引鏈，創造性地設計了封閉式牽引鏈，從而使設備運行更穩定可靠；耙齒端部圓滑，能使雜物有效脫，不會重返污水中。

設備上部設有清掃裝置，此機構動作靈活，位置可調，自身具有很好的凈洗能力，可將耙齒粘附的少量雜物通過清洗刷的反向旋轉來清洗干凈，不會發生堵塞現象，日常維修工作量很少；

◆ 驅動裝置

循環式齒耙清污機的驅動裝置其結構緊湊，調整維修方便。驅動裝置設有鏈條張緊機構、機械過載裝置，鏈條的安全系數大于6。驅動裝置靈活、平穩可靠、無異常噪聲。

驅動裝置設防護罩，其結構形式便于維修檢查，并能滿足室外安裝的要求，

驅動軸能承受彎矩和鈕矩同時作用的荷載，軸承及設備的所有轉動部位的潤滑能自動進行。驅動電機為F級絕緣，380V、3P、50Hz，電機額定功率比格柵最大實耗功率大10%。

◆ 防鏈條脫落措施

牽引鏈的脫落一般主要為輸送鏈水平移動和由于鏈條過長與鏈輪齒嚙合不良所造成，首先在設計時，左右二側輸送鏈條內側的銷軸設計為凸肩，銷軸一端用卡簧固定。輸送鏈條由于長時間在受拉條件下工作必定會產生變長現象，此時通過調整漲緊輪保證鏈條傳動的正常嚙合，在垂直方向上確保鏈傳動的正常工作
